Étant donné la faible perception stéréophonique au dessous de 150 Hz, le système Triphonic 3A propose de mélanger les voies droite et gauche dans un seul caisson. Bien sur les voies médium-aigu ne sont pas mélangées, la séparation des voies restant identique au système stéréo traditionnel.
L'intérêt là encore est de réduire le volume de l'enceinte acoustique. Le « satellite » dans un tel système n'ayant plus de basses fréquences à reproduire, il pourra être de dimensions raisonnables.
Ainsi 3A inventait le « caisson de basse », principe largement répandu aujourd'hui.
Afin de joindre l'utile à l'agréable, ce caisson prendra naturellement la forme d'une table basse, embarquant selon les modèles de 2 à 4 haut-parleurs de 27 cm asservis en pression (voir Asservissement de pression). C'est la table « Sub Bass » Triphonic® (30 Hz à 3 dB). Cette table peut être incorporée à tout les systèmes stéréophoniques existants, néanmoins elle est proposée avec deux types de stallites développés pour l'occasion, l'Atom 2 (2 voies) et l'Atom 3 (3 voies).
Dix ans plus tard, 3A propose la « Stèle Sub Bass » (SSB), de dimensions réduites, et une fois encore innovante avec le principe du « Push-pull » en charge symétrique (voir Push-pull). Ce nouveau Triphonic® intègre deux satellites formidablement petits (voir TR60 & TR100)...
• Impédance d'entrée : 8 Ω
• Puissance nominale : 100 W
• Puissance maximale : 150 W
• Sensibilité (pour 1 W à 1 m) : 90 dB
• Bande passante (±3 dB) : SSB : 50 à 150 Hz - Système complet : 40 à 25 000 Hz
Membrane polypropylène transparente à corrugations
Cylindre support de bobinage en kapton
Caractéristiques
Unités
Valeurs
Puissance nominale
W
-
Puissance maximale
W
200
Bande passante
Hz
-
Niveau d'efficacité caractéristique
dB
-
Diamètre nominal hors tout
mm
125
Diamètre bobine mobile
mm
25
Diamètre ouverture baffle
mm
91
Introduction dans l'entrefer
gauss
-
Flux dans l'entrefer
Maxwells
-
Énergie magnétique du moteur
WS-1
-
Facteur de force
NA-1
-
Hauteur du bobinage
mm
-
Hauteur de l'entrefer
mm
-
Masse de l'aimant
g
390
Masse équipage mobile
g
-
Masse du haut parleur
g
750
Impédance nominale
Ω
-
Fréquence de résonance
Hz
-
Facteur de qualité mécanique
Qms
-
Facteur de qualité électrique
Qes
-
Facteur de qualité total
Qts
-
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
250
- Boomer : 2 x 21 cm à corrugations
• Dimensions (H x L x P) : Atom 100 : 22.8 x 13.4 x 12 cm - SSB : 38 + pieds 4.5 cm x 30 x 30 cm
• Poids unitaire : Atom 100 : 2.7 kg - SSB : 15 kg

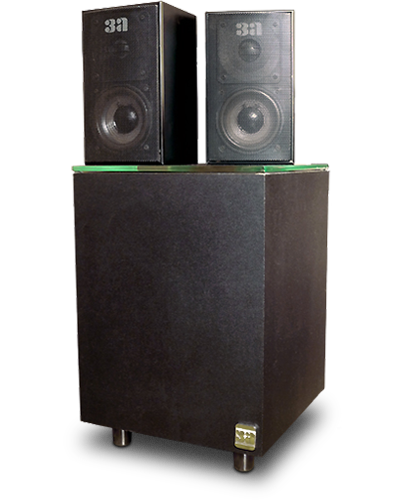

Le caisson de basses est dit « Stèle Sub Bass » (SSB). Le système TR100 complet : SB 100 + Atom 100
Caisson de basses en « Push-pull »
Brevet 3A déposé le 13 janvier 1988 n° 88 00 317
Synthèse
Il s'agit d'une charge symétrique (ou asymétrique), dans laquelle sont montés deux haut-parleurs face à face. La face arrière du haut-parleur supérieur regarde une charge entièrement close amortie par du matériau absorbant tandis que celle du haut-parleur inférieur regarde une charge bass-reflex dont l'évent est situé à la base de l'enceinte. Chacun des deux haut-parleurs reçoit respectivement la modulation en provenance du canal droit et du canal gauche. Ils sont montés en parallèle avec les phases croisées, ainsi lorsque l'un avance l'autre recule, et réciproquement (push-pull)... Ils acceptent ainsi une puissance deux fois supérieure à un haut-parleur unique avec compensation totale des non linéarités.
Ce montage en push-pull à couplage décalé permet de lisser les résonances parasites et descendre très bas en fréquence avec une excellente linéarité pour un volume réduit. De par ce principe de charge, la coupure s'effectue acoustiquement et de fait il n'y a pas besoin de filtre passe bas, d'ou une meilleure réponse impulsionnelle et un facteur d'amortissement proche de l'idéal.
Art & Acoustique Appliquée
Brevet 3A déposé le 13 avril 1977 n° 77 11 085
